NVX 5060 2. generacji
Najlepsze w historii wysokoprecyzyjne pionowe centrum obróbcze
Maks. przesuwy w osi X
600 mm
Maks. przesuwy w osi Y
530 mm
Maks. przesuwy w osi Z
510 mm
Maks. wysokość obrabianego przedmiotu
510 mm
Maks. ciężar detalu
800 kg
Maks. długość obrabianego przedmiotu
900 mm
Maks. szerokość detalu
600 mm
Rozwiązania z zakresu sterowania i oprogramowania
MAPPS Fanuc
Najważniejsze informacje
NVX 5000 2nd Generation
Niespotykana sztywność i dokładność – Doskonała hybrydowa struktura
- Bardzo szerokie prowadnice (oś X / Y), aby zminimalizować występ kwadrantowy
- Prowadnice rolkowe o dużej sztywności (oś Z)
- Zoptymalizowany kształt kolumny znacząco zmniejsza przemieszczenie termiczne
Najlepsze rozwiązanie w zakresie usuwania wiórów w przemyśle
- Zbiornik chłodziwa do zbierania osadu odlewniczego (opcja)
- Układ chłodziwa przez wrzeciono (jednostka na zbiorniku chłodziwa) <option>
- Transporter wiórów (wewnętrzny, spiralny)<option>
Dążenie do użyteczności

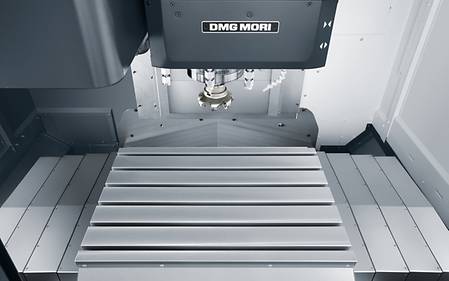

- Dostępność – doskonały dostęp do stołu i szeroki prześwit drzwi
- Załadunek i rozładunek za pomocą dźwignicy – część sufitowa również się otwiera
- Wymiana jednostki wrzeciona – jednostka wrzeciona zawiera wkład, który obejmuje również tylne łożyska
Znakomita zdolność obróbki niezrównane wrzeciono o wysokiej wydajności
- Najlepsza na świecie technologia wrzeciona
- Wrzeciono ze stożkiem 40 pozwala na wyjątkowo ciężką obróbkę skrawaniem (speedMASTER)
- Stabilna obróbka o wysokiej dokładności możliwa dzięki radykalnie poprawionej dokładności bicia promieniowego wrzeciona (speedMASTER)
- Wrzeciono ze stożkiem 50 pozwala na wyjątkowo ciężką obróbkę skrawaniem (powerMASTER)
- Kompensacja rozszerzalności cieplnej za pomocą Spindle Growth Sensor (SGS) (powerMASTER)
Przykłady zastosowań
Sterowanie i oprogramowanie
CELOS
Zintegrowana digitalizacja maszyn DMG MORI i hali produkcyjnej:
- Obrabiarka CELOS: interfejs użytkownika oparty na aplikacji z dostępem do wszystkich informacji związanych z produkcją
- CELOS Manufacturing: 27 aplikacji CELOS dla optymalnego przygotowania i realizacji zamówień
- Digital Factory: ciągłe cyfrowe przepływy pracy od planowania po produkcję i serwis
MVC – Machine Vibration Control
- Czujniki drgań we wrzecionie frezarki.
- Różne wskaźniki do wyświetlania statusu wibracji
- Nowa propozycja obróbki w celu ograniczenia wibracji
- Dzięki funkcji edycji nowy status obróbki można łatwo zastosować do programu
Najważniejsze informacje
Korzyści dla klienta
- Bardziej produktywne warunki skrawania przy mniejszych wibracjach
- Automatyczne sugestie dotyczące odpowiedniego parametru obróbki
- Prosta wizualizacja służy jako orientacyjna pomoc dla operatorów maszyn
Po lewej : Wyświetlanie stanu drgań procesu w CELOS. / Po prawej : Algorytmy automatycznego rozpoznawania drgań regeneracyjnych.
5-osiowa obróbka symultaniczna
- Powierzchnie o dowolnym kształcie dzięki interpolacji 5-osiowej na wrzecionie głównym i przechwytującym
- Toczenie i frezowanie z interpolowaną osią B
- Programowanie ruchów 5-osiowych za pośrednictwem systemów CAD / CAM klienta
- Inteligentna funkcja wybiegania w przyszłość dla procesu ciągłego
Najważniejsze informacje
Korzyści dla klienta
- Wysoka jakość powierzchni i przejść w połączeniu z kompensacją termiczną
- Obrabiarki kalibrowane do połowy tolerancji
Po lewej : Aktywacja cyklu. / Po prawej : Pomoc online dotycząca elementów sterujących.
Multitool
- Efektywne wykorzystanie wieloostrzowych narzędzi tokarskich z więcej niż jednym ostrzem na tokarko-frezarce
- Kilka „narzędzi siostrzanych” na jednym głównym uchwycie narzędziowym
Najważniejsze informacje
Korzyści dla klienta
- Skrócenie czasów wymiany narzędzia
- Oszczędza przestrzeń w magazynie narzędziowym
W-Setter
- Ręczny pomiar długości narzędzia i centrowanie obrabianego przedmiotu w prostych krokach
- Instrukcje z komunikatami dotyczące pomiarów. Krótsze czasy zbrojenia przy wyższym bezpieczeństwie pracy
Najważniejsze informacje
Korzyści dla klienta
- Krótsze czasy zbrojenia
- Nie jest wymagane wielkie doświadczenie, aby przeprowadzić pomiary
Po lewej : Ustrukturyzowane notatki użytkownika dotyczące wyników pomiarów. / Po prawej: Tryb Toolsetter - pomiar długości/średnicy i zużycia.
Efficient Production Package
- Rozwiązania zapewniające bezpieczeństwo procesu i efektywne wykorzystanie ważnych etapów obróbki
- Zastosowania: czyszczenie stożków, monitorowanie danych narzędziowych, bezpieczny ruch wycofania, gwintowanie, wiercenie głębokich otworów, frezowanie gwintów zewnętrznych i czopów walcowych, frezowanie gwintów wewnętrznych i frezowanie okrężne, cykl wstecznego pogłębiania
- 12 zapisanych strategii obróbki do usuwania materiału, wiercenia głębokich otworów, frezarek kieszonkowych*
Najważniejsze informacje
Korzyści dla klienta
- Optymalizacja czasu pracy według indywidualnej aplikacji
- Bezpieczne cofanie po przerwaniu programu
- Monitorowanie danych narzędzia
Po lewej : Maska wprowadzania dla uniwersalnego cyklu frezowania kieszeni. / Po prawej : Maska wprowadzania dla cyklu gwintowania
Toczenie interpolacyjne 2.0 – cykl toczenia poprzecznego
- W przypadku toczenia interpolacyjnego frez narzędzia wykonuje ruch kołowy, w którym frez jest zawsze skierowany w stronę środka okręgu.
- Możliwość obróbki zewnętrznej i wewnętrznej
- Synchronizacja i ścieżka narzędzia kontrolowane przez cykl
- NOWOŚĆ: w wersji 2.0 możliwe jest toczenie złożonych konturów (obecnie dostępne tylko w DMU 50, inne typy maszyn będą dostępne później).
Najważniejsze informacje
Korzyści dla klienta
- Łatwe wytwarzanie powierzchni uszczelniających, gdzie frezowanie może nie być możliwe.
- Możliwa kompletna obróbka komponentów w jednym mocowaniu
- Obniżone koszty inwestycji w narzędzia
Dynamiczne skanowanie narzędzi – DynaLine
- Precyzyjny pomiar narzędzia za pomocą laserowego urządzenia pomiarowego CMOS
- Dzięki obracaniu narzędzia tokarskiego możliwe jest wykrycie błędów w złożenia narzędzia oraz wyszczerbień krawędzi skrawających
Najważniejsze informacje
Korzyści dla klienta
- Wizualizacja najważniejszych wyników pomiarów na ekranie bocznym CELOS SideScreen
- Automatyczne cykle pomiarowe są łatwe do zaprogramowania
Po lewej : Wyświetlanie wyniku pomiaru profilu narzędzia w CELOS. / Po prawej : Wyświetlanie TIR (całkowitego wskazanego bicia) w CELOS.
Cykl wycofania
- Poprzez naciśnięcie odpowiedniego klawisza oś X i oś Y przemieszczają się do dodatnich pozycji końcowych dla obróbki zewnętrznej
- Idealnie nadaje się do przygotowania obszaru roboczego do ustawienia, a zatem jako funkcja ratownicza.
Najważniejsze informacje
Korzyści dla klienta
Funkcjonalność - Wybór cyklu poprzez naciśnięcie odpowiedniego przycisku na panelu operacyjnym
- Łatwa obsługa przy ustawianiu maszyn wielokanałowych
- Możliwość szybkiej reakcji podczas obróbki zewnętrznej jako funkcja ratunkowa
DMG MORI gearMILL
- Wydajna kompletne obróbka
- Ekonomiczna produkcja kół zębatych na standardowej obrabiarce za pomocą standardowych narzędzi
- Elastyczny dla różnych geometrii kół zębatych
- Kontrola jakości podczas obróbki
Najważniejsze informacje
Korzyści dla klienta
- Tworzenie programu na podstawie pustych rysunków i danych dotyczących przekładni
- Optymalizacja orientacji przedmiotu obrabianego, np. po obróbce cieplnej
- Interfejs do współrzędnościowego urządzenia pomiarowego (Klingenberg, Leitz, Zeiss)
Linki: Wprowadzanie parametrów koła zębatego do obliczeń geometrii koła zębatego czołowego. / Rechts : Grafische Betrachtung des Abwälzverfahrens.
Easy Tool Monitor 2.0
- Zapobieganie uszkodzeniom w wyniku złamania narzędzia lub jego przeciążenia
- Bezczujnikowe, z automatycznym uczeniem limitów obciążenia
- Do toczenia, frezowania i wiercenia (do 3 mm średnicy)
- NOWOŚĆ: Interfejs użytkownika na stronie CELOS SideScreen
- NOWOŚĆ: Wydajny algorytm do efektywnego monitorowania po pierwszym obrabianym przedmiocie
Najważniejsze informacje
Korzyści dla klienta
- Pakiet ochronny: Idealne uzupełnienie tokarek MPC. Przewaga cenowa (ok. 40%)
- Zapisz w programie limity monitorowania dla każdego narzędzia i każdej krawędzi skrawającej
Po lewej : Wyświetlanie stanu LIVE na ekranie bocznym CELOS; bieżące, ustawione wartości procesu. / Po prawej : Łatwa obsługa parametrów monitorowania w tabeli narzędzi.
Application Tuning Cycle
- Zorientowane na proces dostosowanie prędkości posuwu w stosunku do obciążania stołu
- Minimalizacja czasu obróbki przy maksymalizacji jakości komponentu
- Nowość: Teraz dostępne również dla CTX TC. Doskonały rezultat obróbki przy najwyższej dynamice maszyny*
*bez uwzględnienia wagi paszy
Najważniejsze informacje
Korzyści dla klienta
- Łatwa obsługa
- Oszczędność czasu przy obróbce zgrubnej
- Wysoka jakość powierzchni podczas wykańczania
Po lewej : ATC 2.0 - Frezowanie: Uwzględnienie obciążenia stołu. / Prawa : ATC - Toczenie: dla CTX TC dla łatwej regulacji dynamiki maszyny.
MPC 2.0 – Machine Protection Control
- Monitorowanie drgań w procesie.
- Szybkie wyłączenie w przypadku awarii
- Ręczne uwalnianie nawet w obróconej płaszczyźnie obróbki
- NOWOŚĆ: Monitorowanie momentu obrotowego
- Nowość: Zalecane z pakietem ochronnym dla maszyn CTX TC
Najważniejsze informacje
Korzyści dla klienta
Wykres MPC: aktualne i zadane wartości procesowe. / Diagnostyka MPC: Stan łożyska, liczba uderzeń i kolizji.
- Unikanie złamania narzędzia
- Wzrost dostępności maszyny
- Redukcja uszkodzeń
Usługi i szkolenia
Materiały do pobrania i dane techniczne
Obrabiany przedmiot
Maks. długość obrabianego przedmiotu
900 mm
Maks. szerokość detalu
600 mm
Maks. wysokość obrabianego przedmiotu
510 mm
Maks. ciężar detalu
800 kg
Obszar roboczy
Maks. przesuwy w osi X
600 mm
Maks. przesuwy w osi Y
530 mm
Maks. przesuwy w osi Z
510 mm
