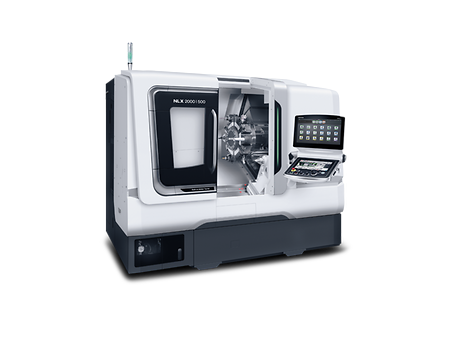

NLX 2000
Niespotykana wydajność obróbki części
Maks. średnica detalu
366 mm
Maks. długość obrabianego przedmiotu
510 mm
Maks. średnica wewnętrzna rury zaciskowej
65 mm
Maks. przesuwy w osi X
260 mm
Maks. przesuwy w osi Y
100 mm
Maks. przesuwy w osi Z
590 mm
Rozwiązania z zakresu sterowania i oprogramowania
MAPPS Mitsubishi
Najważniejsze informacje
Wysoka sztywność
- Prowadnice na osiach X, Z i Y zapewniające wyższą odporność na drgania i dynamiczną sztywność
Poprawiona moc frezowania
- BMT (wbudowana napędzana głowica rewolwerowa) zamontowana w głowicy rewolwerowej
- Wysokoobrotowe wrzeciono narzędziowe: 10 000 obr./min
- Maks. moment obrotowy obrotowego wrzeciona narzędziowego: 29 N·m (21,4 ft·lbf) <3 min>
Wysoka precyzja
- Precyzyjnie kontrolowane rozmieszczenie termiczne: Obieg płynu chłodzącego w korpusie maszyny w standardzie
- Precyzja obróbki poprawiona dzięki strukturze kontrolującej ciepło
- Precyzyjna, szybka wymiana głowicy rewolwerowej (opcja)
Przykłady zastosowań
Automatyzacja
Standardowa automatyzacja i dostosowane rozwiązania w konstrukcji VERTICO
Automatyzacja jest kluczowym elementem cyfrowej produkcji. Każdą obrabiarkę DMG MORI można rozbudować o standardową automatyzację lub niestandardowe rozwiązanie w zakresie automatyzacji dla osiągniecia elastycznych systemów produkcyjnych:
GX / GX T
GX 3 / 5 / 7 / 15 // GX 5 / 10 T - modułowy system magazynu bramowego dla jednej lub wielu obrabiarek
- Wysoce wydajna i elastyczna obsługa detali na jednej lub kilku obrabiarkach,
- GX 10 T: przenoszenie elementów o wymiarach do ø 200 x 150 mm i masie do 10 kg
- Możliwość łączenia z różnego rodzaju automatycznymi urządzeniami peryferyjnymi (mycie, mierzenie, znakowanie itp.) oraz chwytakami o elastycznej konstrukcji,
- Łatwe programowanie i konfiguracja dzięki integracji z układem sterowania obrabiaki,
- Monitorowanie stanu obciążenia dostępne za pośrednictwem komunikatora DMG MORI Messenger
Najważniejsze informacje
NLX 2500 | 700 z GX 10 T
Najważniejsze informacje dotyczące GX 3 / GX 5 / GX 7 / GX 15 / GX 5 T / GX 10 T / GX 15 T
- Obsługa przedmiotów obrabianych do ø 200 mm, długości 150 mm i masie do 10 kg
- Kompaktowe, oszczędzające miejsce dzięki wbudowanej ładowarce
- Możliwość łączenia z różnymi rodzajami automatycznych urządzeń peryferyjnych (do mycia, pomiaru, znakowania itp.) i dostępnymi chwytakami dzięki elastycznej konstrukcji
- Łatwe programowanie i konfiguracja dzięki integracji z układem sterowania obrabiarki
- Monitorowanie stanu ładowarki dostępne za pośrednictwem funkcji DMG MORI Messenger
- Łatwe do rozbudowy na dwie lub więcej obrabiarek
- Opcjonalnie dostępne do 100 kg masy obsługiwanej
Robo2Go Turning
Robo2Go toczenie - elastyczna obsługa detali dla małych i średnich wielkości partii,
- Jedna aplikacja do jednolitego sterowania wszystkimi wariantami Robo2Go, ustawianie nowego detalu < 5 minut,
- Robo2Go Toczenie, udźwig robota 12, 25 lub 35 kg,
- Szybkie przezbrojenie z opcji obróbki w uchwycie na obróbkę z pręta,
- Robo2Go Vision, udźwig robota 35 kg,
- Solidne rozpoznawanie kamer 3D, idealne dla funkcji wielozadaniowych
Najważniejsze informacje
Jedna aplikacja do jednolitego sterowania wszystkimi wariantami Robo2Go.
- Zintegrowane w sterowaniu obrabiarki, dostępne przez CELOS APP: Bez ingerencji w programy NC!
- Intuicyjna obsługa dzięki oprogramowaniu dialogowemu
- Tworzenie procesu z wykorzystaniem predefiniowanych modułów programowych przez "przeciągnij i upuść”: Bez wymaganej znajomości programowania robota
- Ustawienie nowego detalu w czasie < 5 minut
Robo2Go Turning
- Szybkie przezbrojenie z uchwytu na magazyn części produkowanych z wałka
- Udźwig 12, 25 i 35 kg
- układanie detali w stosy
Przechowywanie w szufladzie Robo2Go
Rozszerzenie pamięci masowej dla Robo2Go Turning
- Wydajność wyższa o 300% w porównaniu do standardowej
- Główna konfiguracja czasowo-równoległa magazynu przedmiotów obrabianych
- W standardowym systemie możliwa jest wielozadaniowość na szufladę i w szufladzie
- Zarządzanie wszystkimi zadaniami za pośrednictwem aplikacji Robo2Go Jobs
Robo2Go Vision
- Solidne rozpoznawanie kamer 3D, idealne dla funkcji wielozadaniowych
- Doprowadzanie i odprowadzanie surowych i gotowych elementów na paletach
- Cylindryczne części w uchwycie o średnicy 25 – 175 mm
SZCZEGÓŁY
Robo2Go Turning – udźwig 12, 25 i 35 kg
Standardowa automatyzacja, ale elastycznie dostosowana do obrabianych elementów
MATRIS Light
Wysoce elastyczna i współpracująca automatyzacja dla detali o wadze do 5 kg
- Swobodnie poruszający się manipulator, w tym robot i magazyn na wózku.
- Obrabiane elementy o wadze do 5 kg lub 2 × 2 kg z podwójnym chwytakiem
- Brak zmian w infrastrukturze
- Brak konieczności stosowania ogrodzenia ochronnego
- Powierzchnia instalacji 600 × 900 mm
- Roboty współpracujące, czas konfiguracji < 5 minut
- Bezpośrednie uczenie bez znajomości robotów
- Łatwe połączenie przez sieć Ethernet
- Rozbudowa (opcja)
- Możliwość przechowywania do 108 elementów (standardowo 2-pozycyjny magazyn dla maks. 36 elementów)
- Urządzenie przedmuchujące
- System pomiarowy i kontrola jakości
Filmy wideo
MATRIS
Elastyczny modułowy system robotów dla ≥ 1 obrabiarki
- Koncepcja modułowa ze standaryzowanymi urządzeniami peryferyjnymi, np. myjącymi, pomiarowymi lub znakującymi
- Czas konfiguracji skrócony o 80 % dzięki modułowym i standardowym urządzeniom peryferyjnym i programom robotów
- Elastyczne dostosowanie do zmian w systemie, także po instalacji
- Prosta i łatwa obsługa za pomocą systemu sterowania MATRIS bez konieczności programowania.
Najważniejsze informacje
Najważniejsze informacje - Obsługa detali
- Obsługa detali do ø 200 × 200 mm, 1 × 20 kg lub 2 × 10 kg,
- Magazyn wysokiego składowania:
- 14, 20 i 26 palet: ø 150 × 200 mm, maks. 35 kg na paletę,
- 10 i 20 palet: ø 200 × 200 mm, maks. 75 kg na paletę,
- Ładowanie ponadwymiarowego oprzyrządowania w przypadku pionowego centrum obróbczego
- Dostępny dla 13 linii produktowych, np. NLX, NTX, NHX, DMU, NMV, eVo itp.
Najważniejsze informacje - System obsługi palet
- Idealne do elastycznej produkcji od 50 do 200 detali / dobę,
- Ergonomiczna obsługa palet do maks. 40 palet,
- Rozmiar palety 400 × 400 mm,
- 150 kg wagi transferowej (detal wraz z paletą),
- Możliwość integracji procesów wtórnych takich jak usuwanie zadziorów i znakowanie,
- Dostępne dla CMX 50 U, CMX 70 U, DMU 50, DMU 65 monoBLOCK, CMX 600 V, CMX 800 V, CMX 1100 V.
AMR 2000
Holistyczna automatyzacja w hali sklepowej
- Wspólne rozwiązanie automatyzacji z bezpłatnym projektem układu
- Ruch wielokierunkowy dla minimalnych wymagań przestrzennych (promień skrętu 0 m)
- Podstawa do zadań dodatkowych m.in. do obsługi narzędzi, usuwania wiórów itp.
- Transport materiału z palet euro 1200 x 800 mm
- Maksymalna masa transportowa do 2000 kg
- Bezpieczeństwo oparte na technologii Sick and Siemens
Najważniejsze informacje
AMR 2000 Materiał
- Autonomiczny transport palet z materiałem
- Nośność do 2000 kg
- Kompaktowy i zwrotny
- Integracja z istniejącymi procesami
AMR 2000 wióry
- Autonomiczny transport wózków na wióry
- Automatyczne zamówienie odbioru z komputera głównego DMGMORI
- Integracja z istniejącymi procesami materiałowymi
- Wydłużenie autonomii obrabiarki w porze nocnej lub podczas weekendu
- Flota gotowa
AMR 2000 obróbka narzędzia
- Identyfikacja narzędzia w normie
- Szybki montaż systemu automatyki
- Niezawodna technologia ze sprawdzonymi komponentami
- Możliwość integracji z istniejącą produkcją
- Maks. wymiary narzędzia ø 280 / 400 mm
- Maks. waga narzędzia 30 kg
- Waga transportowa 720 kg (24×30 kg)
- Maksymalna liczba narzędzi: 24 szt.
WH-AMR
Automatyzacja detali z maksymalną elastycznością dzięki swobodnemu projektowaniu układu
- Modułowa koncepcja z możliwością dowolnego kształtowania układu
- Systemy transportowe bez szyn prowadzących i gąsienic
- Współpraca: ludzie i maszyny w jednym systemie
- Czujnik wizyjny prowadzi ramię robota z dokładnością mniejszą niż ± 1 mm
- Maksymalne wymiary detali do ø 150 × 120 mm i waga do 10 kg
- Kompaktowa konstrukcja (700 × 1 035 mm)
- Czujnik laserowy
- Wysoka wydajność pracy i duża stabilność nawet na nierównej podłodze
Filmy wideo
Sterowanie i oprogramowanie
CELOS
Zintegrowana digitalizacja maszyn DMG MORI i hali produkcyjnej:
- Obrabiarka CELOS: interfejs użytkownika oparty na aplikacji z dostępem do wszystkich informacji związanych z produkcją
- CELOS Manufacturing: 27 aplikacji CELOS dla optymalnego przygotowania i realizacji zamówień
- Digital Factory: ciągłe cyfrowe przepływy pracy od planowania po produkcję i serwis
Zmienna prędkość
- Łatwe w obsłudze dzięki trzem parametrom i bez dodatkowych czujników
- Unikanie wibracji dzięki dostosowaniu prędkości
- Zastosowanie dla wrzeciona głównego i przechwytującego lub frezarek ze stołami FD z technologią Direct Drive
Najważniejsze informacje
Korzyści dla klienta
Wprowadź parametry wartości zadanej, prędkości różnicowej i częstotliwości obrotów.
- Brak konieczności ręcznej interwencji operatora
- Identyczna powtarzalność dla wszystkich komponentów
- Zwiększone bezpieczeństwo procesu dla specjalnych zastosowań dzięki unikaniu wibracji. Przykład: przy stosowaniu długich cienkich wierteł lub do frezowania części z krytycznym mocowaniem
Łamanie wiórów
- Oscylacyjny ruch osi posuwu powoduje skrawanie powietrzem, co prowadzi do skutecznej redukcji rozmiaru wiórów.
- Do zewnętrznego toczenia wzdłużnego średnic wewnętrznych i zewnętrznych, przecinania, wiercenia i rowkowania*
- Zintegrowana funkcja bezpieczeństwa sprawdza wiarygodność wprowadzanych parametrów
* W przypadku pochyłych powierzchni powstaje wzór schodkowy, ponieważ posuw może być oscylowany tylko w jednej osi na raz.
Najważniejsze informacje
Korzyści dla klienta
Przed właściwą obróbką status obróbki można sprawdzić za pomocą grafiki
- Długość wióra może być praktycznie określona przez cykl i jest niezależna od materiału.
- Koniec z przerwami w procesie, ponieważ unika się powstawania kulek wiórowych
- Łatwe ustawianie na interfejsie HMI z wysokim bezpieczeństwem pracy
Lewa strona: Oscylację można ustawić za pomocą najprostszych wejść parametrów / Prawa strona: Po prostu aktywuj ją przez ON / OFF w interfejsie HMI
Cykl wycofania
- Poprzez naciśnięcie odpowiedniego klawisza oś X i oś Y przemieszczają się do dodatnich pozycji końcowych dla obróbki zewnętrznej
- Idealnie nadaje się do przygotowania obszaru roboczego do ustawienia, a zatem jako funkcja ratownicza.
Najważniejsze informacje
Korzyści dla klienta
Funkcjonalność - Wybór cyklu poprzez naciśnięcie odpowiedniego przycisku na panelu operacyjnym
- Łatwa obsługa przy ustawianiu maszyn wielokanałowych
- Możliwość szybkiej reakcji podczas obróbki zewnętrznej jako funkcja ratunkowa
Toczenie wielokątne / owalne
- Łatwa obsługa niekolistych części
- Intuicyjny interfejs dla toczenia wielokątnego / owalnego
Najważniejsze informacje
Korzyści dla klienta
- Wykonywanie niezbędnych geometrii z łatwą możliwością dokonywania precyzyjnej korekty
- Możliwość dokładnego dopasowania parametrów geometrycznych (długa / krótka półoś i kąt łożyska)
- Obróbkę można łączyć z wrzecionem głównym lub wrzecionem przechwytującym
Po lewej: Pozycja wstępna i pozycja podparcia w osiach X i Z mogą być wprowadzane bezpośrednio nad powierzchnią. / Po prawej: Monitorowanie pozycji podpory za pomocą zdefiniowanego okna pozycji.
Kontrola statusu programu
- W połączeniu z programowaniem strukturalnym Gildemeister, bezpieczny i szybki restart programu obróbki po przerwaniu programu
- Łatwa obsługa programu, zwłaszcza w przypadku wielu wrzecion lub magazynu narzędzi
- Wyświetlenie statusu obróbki przedmiotu
Najważniejsze informacje
Korzyści dla klienta
- Wyświetlanie szczegółowego statusu na sterowniku
- Automatyczne wprowadzanie komentarzy przez programowanie strukturalne GILDEMEISTER.
- Bezpieczne ponowne wejście do programu przez naciśnięcie przycisku zamiast wyszukiwania konkretnego bloku.
Program strukturalny GILDEMEISTER
- Ustrukturyzowane podejście z ponad 20 standardowymi programami i ponad 200 wariantami przetwarzania, w tym automatyzacją (przetwarzanie prętów, ładowanie robota / portalu, ...)
- Wyświetlanie statusu programu z dodatkowymi znacznikami (EPS) dla podprogramów.
Po lewej: HMI ze statusem znaczników. / Po prawej: Wyczyść strukturę programu.
gearSKIVING 2.0
- Proste i spiralne zewnętrzne lub wewnętrzne koła zębate czołowe i skośne
- Zęby strzałkowe z przesunięciem zębów na tokarko-frezarkach
- Kuliste uzębienie dzięki matematycznej transformacji 6. osi wirtualnej
Najważniejsze informacje
Korzyści dla klienta
- Możliwe uzębienie wewnętrzne bez głowicy kątowej
- Krótki czas obróbki, 10 x szybszy niż kształtowanie
- Synchronizacja i ścieżka narzędzia sterowane cyklem
Po lewej: Obróbka profilu wewnętrznego koła zębatego. / Po prawej : Obróbka profilu zewnętrznego koła zębatego.
Multi Threading 2.0
- NOWOŚĆ: On-Point Threading - Pozycjonowanie zorientowane na położenie
- Możliwe dowolne definiowanie konturów, wysokości i biegów
- Tworzenie dużych nakrętek tocznych, których nie można wytworzyć za pomocą zwykłego gwintowania
Najważniejsze informacje
Korzyści dla klienta
- Gwint trapezowy, trapezowy niesymetryczny i okrągły łatwo programowalny na obrabiarce
- Przenośnik ślimakowy o dowolnej geometrii profilu
- Nakrętka toczna z otworami poprzecznymi, prosta do realizacji
Po lewej : Wprowadzanie parametrów długości gwintu, położenia gwintu i odległości ruchu wycofywania. / Po prawej : Parametry kształtowania gwintu, np. wysokość profilu, średnica skoku itp.
Multi threading 2.0 Pro
Najważniejsze informacje
- Produkcja profili z podcięciem dzięki opcji dzielenia profili.
- Zastosowanie standardowych narzędzi i uchwytów narzędziowych do lewo- i prawostronnej obróbki powierzchni nośnych gwintu
- Możliwość uzyskania jakości powierzchni Ra 0,3 przy obróbce stali stopowych CrNi
Easy Tool Monitor 2.0
- Zapobieganie uszkodzeniom w wyniku złamania narzędzia lub jego przeciążenia
- Bezczujnikowe, z automatycznym uczeniem limitów obciążenia
- Do toczenia, frezowania i wiercenia (do 3 mm średnicy)
- NOWOŚĆ: Interfejs użytkownika na stronie CELOS SideScreen
- NOWOŚĆ: Wydajny algorytm do efektywnego monitorowania po pierwszym obrabianym przedmiocie
Najważniejsze informacje
Korzyści dla klienta
- Pakiet ochronny: Idealne uzupełnienie tokarek MPC. Przewaga cenowa (ok. 40%)
- Zapisz w programie limity monitorowania dla każdego narzędzia i każdej krawędzi skrawającej
Po lewej : Wyświetlanie stanu LIVE na ekranie bocznym CELOS; bieżące, ustawione wartości procesu. / Po prawej : Łatwa obsługa parametrów monitorowania w tabeli narzędzi.
Frezowanie obwiedniowe kół zębatych
- Programowanie parametrów przekładni za pomocą wejścia dialogowego
- Możliwe przekładnie o zębach prostych, ukośnych i łukowych, jak i koła ślimakowe
- Możliwość zastosowania frezów modułowych krążkowych i frezów tarczowych
- Maksymalizacja żywotności narzędzi przez „przesuwanie” frezu
- Osiągalna jakość ≤ DIN 7
Najważniejsze informacje
Korzyści dla klienta
- Modyfikacje profilu przekładni są łatwe w obsłudze
- Wykorzystanie ponownie szlifowanych narzędzi
- Zapobieganie błędom poprzez monitorowanie (np. nieprawidłowy kąt krzyżowy osi) lub nieprawidłowa prędkość obrotu lub kierunek toczenia)
Po lewej: Wprowadzanie wszystkich niezbędnych danych przekładni za pomocą dialogu. / Po prawej: Wprowadzanie parametrów przekładni poprzez frezowanie pojedynczego zęba lub pojedynczego rowka.
Toczenie wielokątów
- Obróbka również na maszynach bez osi Y
- Wysoka produktywność bez frezowania poszczególnych powierzchni
- Programowanie sterowane dialogiem dzięki cyklowi technologicznemu
Najważniejsze informacje
Korzyści dla klienta
Zintegrowane różne regularne kształty wielokątów
- Wydajność, szczególnie w przypadku małych elementów
- Możliwość fazowania w tym samym procesie
- Proste i szybkie programowanie minimalizuje błędy
Ustawienie parametru średnicy zewnętrznej
Multitool
- Efektywne wykorzystanie wieloostrzowych narzędzi tokarskich z więcej niż jednym ostrzem na tokarko-frezarce
- Kilka „narzędzi siostrzanych” na jednym głównym uchwycie narzędziowym
Najważniejsze informacje
Korzyści dla klienta
- Skrócenie czasów wymiany narzędzia
- Oszczędza przestrzeń w magazynie narzędziowym
Toczenie i frezowanie mimośrodowe
- Nałożenie ruchu obrotowego dzięki dodatkowym skokom X i Y
- Dotyczy obróbki tokarskiej i frezarskiej
Najważniejsze informacje
Korzyści dla klienta
- Łatwa produkcja geometrii mimośrodowych
- Dokładne sprzężenie osi i synchronizacja w tle
Po lewej: Wprowadź parametry położenia zewnętrznego obszaru przedmiotu obrabianego. / Po prawej: Graficzna reprezentacja pozycji wewnątrz przedmiotu obrabianego.
Efficient Production Package
- Rozwiązania zapewniające bezpieczeństwo procesu i efektywne wykorzystanie ważnych etapów obróbki
- Zastosowania: czyszczenie stożków, monitorowanie danych narzędziowych, bezpieczny ruch wycofania, gwintowanie, wiercenie głębokich otworów, frezowanie gwintów zewnętrznych i czopów walcowych, frezowanie gwintów wewnętrznych i frezowanie okrężne, cykl wstecznego pogłębiania
- 12 zapisanych strategii obróbki do usuwania materiału, wiercenia głębokich otworów, frezarek kieszonkowych*
Najważniejsze informacje
Korzyści dla klienta
- Optymalizacja czasu pracy według indywidualnej aplikacji
- Bezpieczne cofanie po przerwaniu programu
- Monitorowanie danych narzędzia
Po lewej : Maska wprowadzania dla uniwersalnego cyklu frezowania kieszeni. / Po prawej : Maska wprowadzania dla cyklu gwintowania
Usługi i szkolenia
Materiały do pobrania i dane techniczne
Obszar roboczy
Maks. przesuwy w osi X
260 mm
Maks. przesuwy w osi Y
100 mm
Maks. przesuwy w osi Z
590 mm
Obrabiany przedmiot
Maks. średnica detalu
366 mm
Maks. długość obrabianego przedmiotu
510 mm
Maks. średnica wewnętrzna rury zaciskowej
65 mm
