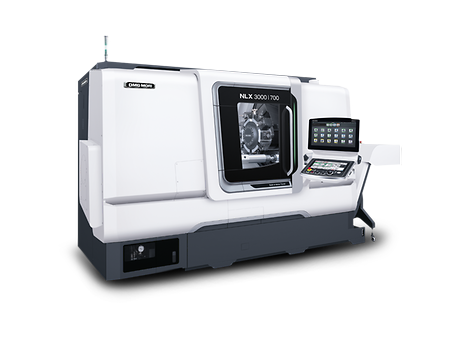

NLX 3000
Niespotykana wydajność obróbki części
Maks. średnica detalu
17 in.
430 mm
Maks. długość obrabianego przedmiotu
123 in.
3 123 mm
Maks. średnica wewnętrzna rury zaciskowej
4 in.
102 mm
Maks. przesuwy w osi X
11 in.
280 mm
Maks. przesuwy w osi Y
5 in.
120 mm
Maks. przesuwy w osi Z
125 in.
3 170 mm
Rozwiązania z zakresu sterowania i oprogramowania
MAPPS Mitsubishi
Najważniejsze informacje

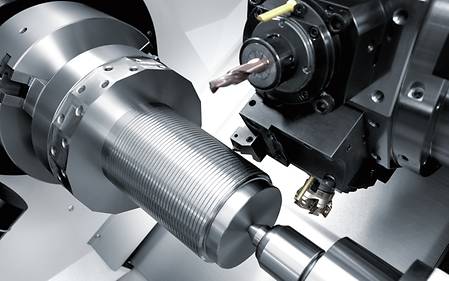

Poprawiona moc frezowania
- BMT (wbudowana napędzana głowica rewolwerowa) zamontowana w głowicy rewolwerowej
- Wysokoobrotowe wrzeciono narzędziowe: 10 000 obr./min
- Maks. moment obrotowy obrotowego wrzeciona narzędziowego: 40 N·m (29,5 ft·lbf)<3 min>, 100 N·m (73,8 ft·lbf) <4 min> (typ 2000 / typ 3000)
Wysoka precyzja
- Precyzyjnie kontrolowane przesunięcie termiczne: Obieg płynu chłodzącego w korpusie maszyny w standardzie (typ 700 / typ 1250)
- Precyzja obróbki poprawiona dzięki strukturze kontrolującej ciepło
Wysoka sztywność
- Prowadnice na osiach X, Z i Y zapewniające wyższą odporność na drgania i dynamiczną sztywność
Łatwość obsługi
- Cyfrowy konik napędzany serwomotorem (typ 700 / typ 1250)
- Programowalny konik (typ 2000/3000)
Przykłady zastosowań
Sterowanie i oprogramowanie
Multitool
- Efektywne wykorzystanie wieloostrzowych narzędzi tokarskich z więcej niż jednym ostrzem na tokarko-frezarce
- Kilka „narzędzi siostrzanych” na jednym głównym uchwycie narzędziowym
Najważniejsze informacje
Korzyści dla klienta
- Skrócenie czasów wymiany narzędzia
- Oszczędza przestrzeń w magazynie narzędziowym
Cykl wycofania
- Poprzez naciśnięcie odpowiedniego klawisza oś X i oś Y przemieszczają się do dodatnich pozycji końcowych dla obróbki zewnętrznej
- Idealnie nadaje się do przygotowania obszaru roboczego do ustawienia, a zatem jako funkcja ratownicza.
Najważniejsze informacje
Korzyści dla klienta
Funkcjonalność - Wybór cyklu poprzez naciśnięcie odpowiedniego przycisku na panelu operacyjnym
- Łatwa obsługa przy ustawianiu maszyn wielokanałowych
- Możliwość szybkiej reakcji podczas obróbki zewnętrznej jako funkcja ratunkowa
DMG MORI gearMILL
- Wydajna kompletne obróbka
- Ekonomiczna produkcja kół zębatych na standardowej obrabiarce za pomocą standardowych narzędzi
- Elastyczny dla różnych geometrii kół zębatych
- Kontrola jakości podczas obróbki
Najważniejsze informacje
Korzyści dla klienta
- Tworzenie programu na podstawie pustych rysunków i danych dotyczących przekładni
- Optymalizacja orientacji przedmiotu obrabianego, np. po obróbce cieplnej
- Interfejs do współrzędnościowego urządzenia pomiarowego (Klingenberg, Leitz, Zeiss)
Linki: Wprowadzanie parametrów koła zębatego do obliczeń geometrii koła zębatego czołowego. / Rechts : Grafische Betrachtung des Abwälzverfahrens.
Easy Tool Monitor 2.0
- Zapobieganie uszkodzeniom w wyniku złamania narzędzia lub jego przeciążenia
- Bezczujnikowe, z automatycznym uczeniem limitów obciążenia
- Do toczenia, frezowania i wiercenia (do 3 mm średnicy)
- NOWOŚĆ: Interfejs użytkownika na stronie CELOS SideScreen
- NOWOŚĆ: Wydajny algorytm do efektywnego monitorowania po pierwszym obrabianym przedmiocie
Najważniejsze informacje
Korzyści dla klienta
- Pakiet ochronny: Idealne uzupełnienie tokarek MPC. Przewaga cenowa (ok. 40%)
- Zapisz w programie limity monitorowania dla każdego narzędzia i każdej krawędzi skrawającej
Po lewej : Wyświetlanie stanu LIVE na ekranie bocznym CELOS; bieżące, ustawione wartości procesu. / Po prawej : Łatwa obsługa parametrów monitorowania w tabeli narzędzi.
Toczenie i frezowanie mimośrodowe
- Nałożenie ruchu obrotowego dzięki dodatkowym skokom X i Y
- Dotyczy obróbki tokarskiej i frezarskiej
Najważniejsze informacje
Korzyści dla klienta
- Łatwa produkcja geometrii mimośrodowych
- Dokładne sprzężenie osi i synchronizacja w tle
Po lewej: Wprowadź parametry położenia zewnętrznego obszaru przedmiotu obrabianego. / Po prawej: Graficzna reprezentacja pozycji wewnątrz przedmiotu obrabianego.
gearSKIVING 2.0
- Proste i spiralne zewnętrzne lub wewnętrzne koła zębate czołowe i skośne
- Zęby strzałkowe z przesunięciem zębów na tokarko-frezarkach
- Kuliste uzębienie dzięki matematycznej transformacji 6. osi wirtualnej
Najważniejsze informacje
Korzyści dla klienta
- Możliwe uzębienie wewnętrzne bez głowicy kątowej
- Krótki czas obróbki, 10 x szybszy niż kształtowanie
- Synchronizacja i ścieżka narzędzia sterowane cyklem
Po lewej: Obróbka profilu wewnętrznego koła zębatego. / Po prawej : Obróbka profilu zewnętrznego koła zębatego.
Toczenie wielokątne / owalne
- Łatwa obsługa niekolistych części
- Intuicyjny interfejs dla toczenia wielokątnego / owalnego
Najważniejsze informacje
Korzyści dla klienta
- Wykonywanie niezbędnych geometrii z łatwą możliwością dokonywania precyzyjnej korekty
- Możliwość dokładnego dopasowania parametrów geometrycznych (długa / krótka półoś i kąt łożyska)
- Obróbkę można łączyć z wrzecionem głównym lub wrzecionem przechwytującym
Po lewej: Pozycja wstępna i pozycja podparcia w osiach X i Z mogą być wprowadzane bezpośrednio nad powierzchnią. / Po prawej: Monitorowanie pozycji podpory za pomocą zdefiniowanego okna pozycji.
Łamanie wiórów
- Oscylacyjny ruch osi posuwu powoduje skrawanie powietrzem, co prowadzi do skutecznej redukcji rozmiaru wiórów.
- Do zewnętrznego toczenia wzdłużnego średnic wewnętrznych i zewnętrznych, przecinania, wiercenia i rowkowania*
- Zintegrowana funkcja bezpieczeństwa sprawdza wiarygodność wprowadzanych parametrów
* W przypadku pochyłych powierzchni powstaje wzór schodkowy, ponieważ posuw może być oscylowany tylko w jednej osi na raz.
Najważniejsze informacje
Korzyści dla klienta
Przed właściwą obróbką status obróbki można sprawdzić za pomocą grafiki
- Długość wióra może być praktycznie określona przez cykl i jest niezależna od materiału.
- Koniec z przerwami w procesie, ponieważ unika się powstawania kulek wiórowych
- Łatwe ustawianie na interfejsie HMI z wysokim bezpieczeństwem pracy
Lewa strona: Oscylację można ustawić za pomocą najprostszych wejść parametrów / Prawa strona: Po prostu aktywuj ją przez ON / OFF w interfejsie HMI
Frezowanie obwiedniowe kół zębatych
- Programowanie parametrów przekładni za pomocą wejścia dialogowego
- Możliwe przekładnie o zębach prostych, ukośnych i łukowych, jak i koła ślimakowe
- Możliwość zastosowania frezów modułowych krążkowych i frezów tarczowych
- Maksymalizacja żywotności narzędzi przez „przesuwanie” frezu
- Osiągalna jakość ≤ DIN 7
Najważniejsze informacje
Korzyści dla klienta
- Modyfikacje profilu przekładni są łatwe w obsłudze
- Wykorzystanie ponownie szlifowanych narzędzi
- Zapobieganie błędom poprzez monitorowanie (np. nieprawidłowy kąt krzyżowy osi) lub nieprawidłowa prędkość obrotu lub kierunek toczenia)
Po lewej: Wprowadzanie wszystkich niezbędnych danych przekładni za pomocą dialogu. / Po prawej: Wprowadzanie parametrów przekładni poprzez frezowanie pojedynczego zęba lub pojedynczego rowka.
Kontrola statusu programu
- W połączeniu z programowaniem strukturalnym Gildemeister, bezpieczny i szybki restart programu obróbki po przerwaniu programu
- Łatwa obsługa programu, zwłaszcza w przypadku wielu wrzecion lub magazynu narzędzi
- Wyświetlenie statusu obróbki przedmiotu
Najważniejsze informacje
Korzyści dla klienta
- Wyświetlanie szczegółowego statusu na sterowniku
- Automatyczne wprowadzanie komentarzy przez programowanie strukturalne GILDEMEISTER.
- Bezpieczne ponowne wejście do programu przez naciśnięcie przycisku zamiast wyszukiwania konkretnego bloku.
Program strukturalny GILDEMEISTER
- Ustrukturyzowane podejście z ponad 20 standardowymi programami i ponad 200 wariantami przetwarzania, w tym automatyzacją (przetwarzanie prętów, ładowanie robota / portalu, ...)
- Wyświetlanie statusu programu z dodatkowymi znacznikami (EPS) dla podprogramów.
Po lewej: HMI ze statusem znaczników. / Po prawej: Wyczyść strukturę programu.
Efficient Production Package
- Rozwiązania zapewniające bezpieczeństwo procesu i efektywne wykorzystanie ważnych etapów obróbki
- Zastosowania: czyszczenie stożków, monitorowanie danych narzędziowych, bezpieczny ruch wycofania, gwintowanie, wiercenie głębokich otworów, frezowanie gwintów zewnętrznych i czopów walcowych, frezowanie gwintów wewnętrznych i frezowanie okrężne, cykl wstecznego pogłębiania
- 12 zapisanych strategii obróbki do usuwania materiału, wiercenia głębokich otworów, frezarek kieszonkowych*
Najważniejsze informacje
Korzyści dla klienta
- Optymalizacja czasu pracy według indywidualnej aplikacji
- Bezpieczne cofanie po przerwaniu programu
- Monitorowanie danych narzędzia
Po lewej : Maska wprowadzania dla uniwersalnego cyklu frezowania kieszeni. / Po prawej : Maska wprowadzania dla cyklu gwintowania
Zmienna prędkość
- Łatwe w obsłudze dzięki trzem parametrom i bez dodatkowych czujników
- Unikanie wibracji dzięki dostosowaniu prędkości
- Zastosowanie dla wrzeciona głównego i przechwytującego lub frezarek ze stołami FD z technologią Direct Drive
Najważniejsze informacje
Korzyści dla klienta
Wprowadź parametry wartości zadanej, prędkości różnicowej i częstotliwości obrotów.
- Brak konieczności ręcznej interwencji operatora
- Identyczna powtarzalność dla wszystkich komponentów
- Zwiększone bezpieczeństwo procesu dla specjalnych zastosowań dzięki unikaniu wibracji. Przykład: przy stosowaniu długich cienkich wierteł lub do frezowania części z krytycznym mocowaniem
Toczenie wielokątów
- Obróbka również na maszynach bez osi Y
- Wysoka produktywność bez frezowania poszczególnych powierzchni
- Programowanie sterowane dialogiem dzięki cyklowi technologicznemu
Najważniejsze informacje
Korzyści dla klienta
Zintegrowane różne regularne kształty wielokątów
- Wydajność, szczególnie w przypadku małych elementów
- Możliwość fazowania w tym samym procesie
- Proste i szybkie programowanie minimalizuje błędy
Ustawienie parametru średnicy zewnętrznej
Multi Threading 2.0
- NOWOŚĆ: On-Point Threading - Pozycjonowanie zorientowane na położenie
- Możliwe dowolne definiowanie konturów, wysokości i biegów
- Tworzenie dużych nakrętek tocznych, których nie można wytworzyć za pomocą zwykłego gwintowania
Najważniejsze informacje
Korzyści dla klienta
- Gwint trapezowy, trapezowy niesymetryczny i okrągły łatwo programowalny na obrabiarce
- Przenośnik ślimakowy o dowolnej geometrii profilu
- Nakrętka toczna z otworami poprzecznymi, prosta do realizacji
Po lewej : Wprowadzanie parametrów długości gwintu, położenia gwintu i odległości ruchu wycofywania. / Po prawej : Parametry kształtowania gwintu, np. wysokość profilu, średnica skoku itp.
Multi threading 2.0 Pro
Najważniejsze informacje
- Produkcja profili z podcięciem dzięki opcji dzielenia profili.
- Zastosowanie standardowych narzędzi i uchwytów narzędziowych do lewo- i prawostronnej obróbki powierzchni nośnych gwintu
- Możliwość uzyskania jakości powierzchni Ra 0,3 przy obróbce stali stopowych CrNi
Usługi i szkolenia
Materiały do pobrania i dane techniczne
Obszar roboczy
Maks. przesuwy w osi X
11 in.
280 mm
Maks. przesuwy w osi Y
5 in.
120 mm
Maks. przesuwy w osi Z (Type 700)
32 in.
820 mm
Maks. przesuwy w osi Z (Type 1250)
54 in.
1 370 mm
Maks. przesuwy w osi Z (Type 2000)
85 in.
2 170 mm
Maks. przesuwy w osi Z (Type 3000)
125 in.
3 170 mm
Obrabiany przedmiot
Maks. średnica detalu
17 in.
430 mm
Maks. długość obrabianego przedmiotu (Type 700)
28 in.
713 mm
Maks. długość obrabianego przedmiotu (Type 1250)
50 in.
1 260 mm
Maks. długość obrabianego przedmiotu (Type 2000)
84 in.
2 123 mm
Maks. długość obrabianego przedmiotu (Type 3000)
123 in.
3 123 mm
Maks. średnica wewnętrzna rury zaciskowej
4 in.
102 mm
