CLX 450 TC
Toczenie Uniwersalne zdefiniowane na nowo.
Maks. średnica detalu
400 mm
Maks. długość obrabianego przedmiotu
1 100 mm
Maks. średnica wewnętrzna rury zaciskowej
65 mm
Maks. przesuwy w osi X
750 mm
Maks. przesuwy w osi Y
200 mm
Maks. przesuwy w osi Z
1 100 mm
Rozwiązania z zakresu sterowania i oprogramowania
SIEMENS
Najważniejsze informacje
CLX 450 TC universal machine - DMG MORI
Współczynnik osi B - wartość dodana w porównaniu z jakąkolwiek tokarką z głowicą
- Najkrótsze czasy przezbrajania dzięki automatycznej wymianie narzędzi z magazynem narzędziowym z 30 lub opcjonalnie 60 kieszeniami.
- Oś B z zakresem odchylenia + -120 ° i pozycjonowaniem 0,001 ° sprawia że narzędzia kątowe są zbędne.
- Zminimalizowane czasy przestoju dzięki zastosowaniu multi-narzędzi oraz narzędzi siostrzanych.
6-stronna, kompletna obróbka za pomocą wrzeciona głównego oraz opcjonalnego przeciw-wrzeciona
- Najwyższa dokładność pozycjonoania i wydajność dzięki zastosowaniu zintegrowanych napędów wrzeciona, do 5.000 min-1 oraz 345 Nm i zintegrowanej osi C (0,001°).
- Wrzeciono tokarsko-frezarskie compactMASTER z prędkością obrotową 12.000 min-1 i momentem 90 Nm, bez potrzeby stosowania oprawek narzędzi napędzanych.
- Optymalnie dopasowany obszar roboczy dla detali do Ø400mm x 1.100 mm.

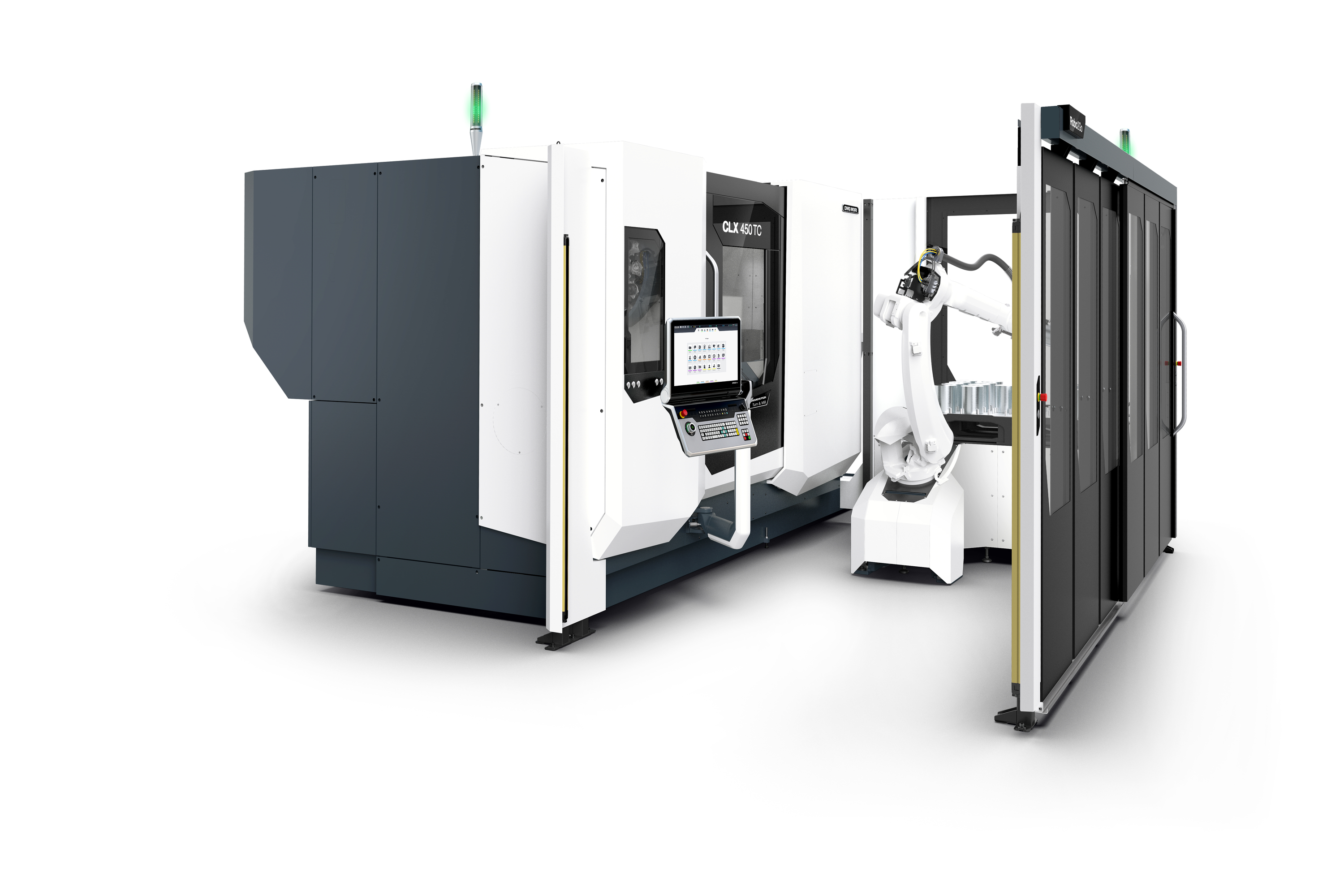

Idealne rozwiązania pod automatyzację
- Multijob: bez ustawiania narzędzi przy produkcji różnych detali.
- Narzędzia siostrzane redukują czasy przestoju i zapewniają większą płynność procesu obróbki.
- Robo2Go z obciążeniem do 35 kg, lub podajnikiem pręta z urządzeniem odbierającym.
Specyfikacje i Pakiety - sprawdź specjalne ceny dla siebie
Skorzystaj z naszych wstępnie specyfikowanych obrabiarek z pakietami opcjonalnymi.
- BASIC - Wersja podstawowa zawiera wyposażenie podstawowe z którym można rozpocząć pracę od zaraz.
- COMPLETE easy - za pomocą przeciw-wrzeciona oraz najważniejszych opcji, to najlepsze rozwiązanie do rozpoczęcia kompletnej obróbki.
- COMPLETE plus - więcej narzędzi, więcej technologii i więcej opcji dla maksymalnej elastyczności obróbki.
Przykłady zastosowań
Automatyzacja
Standardowa automatyzacja i dostosowane rozwiązania w konstrukcji VERTICO
Automatyzacja jest kluczowym elementem cyfrowej produkcji. Każdą obrabiarkę DMG MORI można rozbudować o standardową automatyzację lub niestandardowe rozwiązanie w zakresie automatyzacji dla osiągniecia elastycznych systemów produkcyjnych:
Robo2Go Turning
Robo2Go toczenie - elastyczna obsługa detali dla małych i średnich wielkości partii,
- Jedna aplikacja do jednolitego sterowania wszystkimi wariantami Robo2Go, ustawianie nowego detalu < 5 minut,
- Robo2Go Toczenie, udźwig robota 12, 25 lub 35 kg,
- Szybkie przezbrojenie z opcji obróbki w uchwycie na obróbkę z pręta,
- Robo2Go Vision, udźwig robota 35 kg,
- Solidne rozpoznawanie kamer 3D, idealne dla funkcji wielozadaniowych
Najważniejsze informacje
Jedna aplikacja do jednolitego sterowania wszystkimi wariantami Robo2Go.
- Zintegrowane w sterowaniu obrabiarki, dostępne przez CELOS APP: Bez ingerencji w programy NC!
- Intuicyjna obsługa dzięki oprogramowaniu dialogowemu
- Tworzenie procesu z wykorzystaniem predefiniowanych modułów programowych przez "przeciągnij i upuść”: Bez wymaganej znajomości programowania robota
- Ustawienie nowego detalu w czasie < 5 minut
Robo2Go Turning
- Szybkie przezbrojenie z uchwytu na magazyn części produkowanych z wałka
- Udźwig 12, 25 i 35 kg
- układanie detali w stosy
Przechowywanie w szufladzie Robo2Go
Rozszerzenie pamięci masowej dla Robo2Go Turning
- Wydajność wyższa o 300% w porównaniu do standardowej
- Główna konfiguracja czasowo-równoległa magazynu przedmiotów obrabianych
- W standardowym systemie możliwa jest wielozadaniowość na szufladę i w szufladzie
- Zarządzanie wszystkimi zadaniami za pośrednictwem aplikacji Robo2Go Jobs
Robo2Go Vision
- Solidne rozpoznawanie kamer 3D, idealne dla funkcji wielozadaniowych
- Doprowadzanie i odprowadzanie surowych i gotowych elementów na paletach
- Cylindryczne części w uchwycie o średnicy 25 – 175 mm
SZCZEGÓŁY
Robo2Go Turning – udźwig 12, 25 i 35 kg
Standardowa automatyzacja, ale elastycznie dostosowana do obrabianych elementów
MATRIS
Elastyczny modułowy system robotów dla ≥ 1 obrabiarki
- Koncepcja modułowa ze standaryzowanymi urządzeniami peryferyjnymi, np. myjącymi, pomiarowymi lub znakującymi
- Czas konfiguracji skrócony o 80 % dzięki modułowym i standardowym urządzeniom peryferyjnym i programom robotów
- Elastyczne dostosowanie do zmian w systemie, także po instalacji
- Prosta i łatwa obsługa za pomocą systemu sterowania MATRIS bez konieczności programowania.
Najważniejsze informacje
Najważniejsze informacje - Obsługa detali
- Obsługa detali do ø 200 × 200 mm, 1 × 20 kg lub 2 × 10 kg,
- Magazyn wysokiego składowania:
- 14, 20 i 26 palet: ø 150 × 200 mm, maks. 35 kg na paletę,
- 10 i 20 palet: ø 200 × 200 mm, maks. 75 kg na paletę,
- Ładowanie ponadwymiarowego oprzyrządowania w przypadku pionowego centrum obróbczego
- Dostępny dla 13 linii produktowych, np. NLX, NTX, NHX, DMU, NMV, eVo itp.
Najważniejsze informacje - System obsługi palet
- Idealne do elastycznej produkcji od 50 do 200 detali / dobę,
- Ergonomiczna obsługa palet do maks. 40 palet,
- Rozmiar palety 400 × 400 mm,
- 150 kg wagi transferowej (detal wraz z paletą),
- Możliwość integracji procesów wtórnych takich jak usuwanie zadziorów i znakowanie,
- Dostępne dla CMX 50 U, CMX 70 U, DMU 50, DMU 65 monoBLOCK, CMX 600 V, CMX 800 V, CMX 1100 V.
AMR 2000
Holistyczna automatyzacja w hali sklepowej
- Wspólne rozwiązanie automatyzacji z bezpłatnym projektem układu
- Ruch wielokierunkowy dla minimalnych wymagań przestrzennych (promień skrętu 0 m)
- Podstawa do zadań dodatkowych m.in. do obsługi narzędzi, usuwania wiórów itp.
- Transport materiału z palet euro 1200 x 800 mm
- Maksymalna masa transportowa do 2000 kg
- Bezpieczeństwo oparte na technologii Sick and Siemens
Najważniejsze informacje
AMR 2000 Materiał
- Autonomiczny transport palet z materiałem
- Nośność do 2000 kg
- Kompaktowy i zwrotny
- Integracja z istniejącymi procesami
AMR 2000 wióry
- Autonomiczny transport wózków na wióry
- Automatyczne zamówienie odbioru z komputera głównego DMGMORI
- Integracja z istniejącymi procesami materiałowymi
- Wydłużenie autonomii obrabiarki w porze nocnej lub podczas weekendu
- Flota gotowa
AMR 2000 obróbka narzędzia
- Identyfikacja narzędzia w normie
- Szybki montaż systemu automatyki
- Niezawodna technologia ze sprawdzonymi komponentami
- Możliwość integracji z istniejącą produkcją
- Maks. wymiary narzędzia ø 280 / 400 mm
- Maks. waga narzędzia 30 kg
- Waga transportowa 720 kg (24×30 kg)
- Maksymalna liczba narzędzi: 24 szt.
Sterowanie i oprogramowanie
Zmienna prędkość
- Łatwe w obsłudze dzięki trzem parametrom i bez dodatkowych czujników
- Unikanie wibracji dzięki dostosowaniu prędkości
- Zastosowanie dla wrzeciona głównego i przechwytującego lub frezarek ze stołami FD z technologią Direct Drive
Najważniejsze informacje
Korzyści dla klienta
Wprowadź parametry wartości zadanej, prędkości różnicowej i częstotliwości obrotów.
- Brak konieczności ręcznej interwencji operatora
- Identyczna powtarzalność dla wszystkich komponentów
- Zwiększone bezpieczeństwo procesu dla specjalnych zastosowań dzięki unikaniu wibracji. Przykład: przy stosowaniu długich cienkich wierteł lub do frezowania części z krytycznym mocowaniem
MPC 2.0 – Machine Protection Control
- Monitorowanie drgań w procesie.
- Szybkie wyłączenie w przypadku awarii
- Ręczne uwalnianie nawet w obróconej płaszczyźnie obróbki
- NOWOŚĆ: Monitorowanie momentu obrotowego
- Nowość: Zalecane z pakietem ochronnym dla maszyn CTX TC
Najważniejsze informacje
Korzyści dla klienta
Wykres MPC: aktualne i zadane wartości procesowe. / Diagnostyka MPC: Stan łożyska, liczba uderzeń i kolizji.
- Unikanie złamania narzędzia
- Wzrost dostępności maszyny
- Redukcja uszkodzeń
Toczenie interpolacyjne 2.0 – cykl toczenia poprzecznego
- W przypadku toczenia interpolacyjnego frez narzędzia wykonuje ruch kołowy, w którym frez jest zawsze skierowany w stronę środka okręgu.
- Możliwość obróbki zewnętrznej i wewnętrznej
- Synchronizacja i ścieżka narzędzia kontrolowane przez cykl
- NOWOŚĆ: w wersji 2.0 możliwe jest toczenie złożonych konturów (obecnie dostępne tylko w DMU 50, inne typy maszyn będą dostępne później).
Najważniejsze informacje
Korzyści dla klienta
- Łatwe wytwarzanie powierzchni uszczelniających, gdzie frezowanie może nie być możliwe.
- Możliwa kompletna obróbka komponentów w jednym mocowaniu
- Obniżone koszty inwestycji w narzędzia
Przecinanie w osi Y
- Większa stabilność dzięki optymalnemu przenoszeniu siły w kierunku wzdłużnym oprawy narzędzia
- Generowanie posuwu narzędzi w kierunku Y w celu odcięcia komponentów po naciśnięciu przycisku
- Kompatybilny z cyklem standardowym CYCLE92 (cykl odcinania), dzięki czemu operator może programować jak zwykle (ShopTurn i DIN/ISO)
Najważniejsze informacje
Korzyści dla klienta
- Możliwość trzykrotnego zwiększenia wydajności (3x zwiększenie posuwu) przy jednoczesnej lepszej kontroli wiórów
- Zmniejszony poziom hałasu i lepsza jakość powierzchni dzięki większej stabilności narzędzia
- Mniejsze straty materiału spowodowane zmniejszeniem szerokości odcięcia
Po lewej: Maska operatora do włączania cyklu rozcinania w osi Y na frezarkach rewolwerowych i tokarkach. / Po prawej: CoroCut® QD dla technologii narzędzi skrawających do przecinania w osi Y opracowanej przez Sandvik Coromant.
Przeciąganie kół zębatych
- Przeciąganie wewnętrznych i zewnętrznych splajnów przy pomocy programowania dialogowego
- Narzędzia skrawające z 1 do 4 zębów z przejrzystym określeniem narzędzi ułatwiającym konfigurację.
- Parametry kompensacji odchylenia oprawki narzędziowej w osi X
Najważniejsze informacje
Korzyści dla klienta
- Szybka konfiguracja procesu z bezpieczniejszym programowaniem
- Duża elastyczność przy adaptacji i korektach procesu
- Koła zębate wewnętrzne i zewnętrzne do modułu 4*
* na obrabiarkach CTX beta TC do modułu 2 I na obrabiarkach CTX gamma TC do modułu 4 I w zależności od przedmiotu obrabianego i wymiarów narzędzia skrawającego
Po lewej: Sparametryzowane przejrzyste definiowanie narzędzi skrawających / Po prawej: Kompensacji odchylenia oprawki narzędziowej w osi X
Monitor czasu pracy
- Zastosowanie szczególnie w przypadku wielokanałowych obrabiarek do analizy czasowej procesu produkcyjnego i jako podstawa do optymalizacji czasu cyklu
- Indywidualne przybliżanie do podglądu najdrobniejszych szczegółów w celu optymalizacji czasu cyklu
Najważniejsze informacje
Korzyści dla klienta
- Histogram do trzech kanałów
- Stanowi podstawę do optymalizacji czasu cyklu za pomocą wejść graficznych
- Zapisywanie / wczytywanie zarejestrowanych danych w celu porównania poszczególnych zoptymalizowanych kroków
Po lewej: Histogram pokazuje czas działania programu dla maksymalnie trzech kanałów bezpośrednio na panelu sterowania. / Po prawej: Rejestrowanie głównego i pomocniczego czasu obróbki, pauzy programu i czasu oczekiwania na wymianę narzędzia.
Toczenie wielokątne / owalne
- Łatwa obsługa niekolistych części
- Intuicyjny interfejs dla toczenia wielokątnego / owalnego
Najważniejsze informacje
Korzyści dla klienta
- Wykonywanie niezbędnych geometrii z łatwą możliwością dokonywania precyzyjnej korekty
- Możliwość dokładnego dopasowania parametrów geometrycznych (długa / krótka półoś i kąt łożyska)
- Obróbkę można łączyć z wrzecionem głównym lub wrzecionem przechwytującym
Po lewej: Pozycja wstępna i pozycja podparcia w osiach X i Z mogą być wprowadzane bezpośrednio nad powierzchnią. / Po prawej: Monitorowanie pozycji podpory za pomocą zdefiniowanego okna pozycji.
FreeTurn
- Do programowania na hali produkcyjnej z łatwiejszą integracją z programem NC.
- Łatwe definiowanie narzędzia w programie NC dzięki zintegrowanej bibliotece narzędzi
- Możliwość zdefiniowania kąta ustawienia (kappa) dla każdej krawędzi skrawającej i każdej operacji w celu uzyskania najlepszych rezultatów obróbki
* Równoczesny ruch kappa musi być zaprogramowany za pomocą CAM
Najważniejsze informacje
Korzyści dla klienta
- Możliwość oszczędzania różnych narzędzi a co za tym idzie skrócenia czasu zmiany narzędzia
- Do obróbki zgrubnej i wykańczającej, toczenia profili, toczenia zewnętrznego cylindrycznego i czołowego z optymalizacją kierunku siły skrawania
Po lewej: Łatwy wybór narzędzia FreeTurn poprzez zintegrowaną bibliotekę / Po prawej: Łatwe definiowanie narzędzi do programowania na maszynie w hali produkcyjnej
Kontrola statusu programu
- W połączeniu z programowaniem strukturalnym Gildemeister, bezpieczny i szybki restart programu obróbki po przerwaniu programu
- Łatwa obsługa programu, zwłaszcza w przypadku wielu wrzecion lub magazynu narzędzi
- Wyświetlenie statusu obróbki przedmiotu
Najważniejsze informacje
Korzyści dla klienta
- Wyświetlanie szczegółowego statusu na sterowniku
- Automatyczne wprowadzanie komentarzy przez programowanie strukturalne GILDEMEISTER.
- Bezpieczne ponowne wejście do programu przez naciśnięcie przycisku zamiast wyszukiwania konkretnego bloku.
Program strukturalny GILDEMEISTER
- Ustrukturyzowane podejście z ponad 20 standardowymi programami i ponad 200 wariantami przetwarzania, w tym automatyzacją (przetwarzanie prętów, ładowanie robota / portalu, ...)
- Wyświetlanie statusu programu z dodatkowymi znacznikami (EPS) dla podprogramów.
Po lewej: HMI ze statusem znaczników. / Po prawej: Wyczyść strukturę programu.
Czoło wrzeciona przechwytującego
- Idealne połączenie 6-stronnej kompletnej obróbki i funkcji konika
- Automatyczny załadunek i rozładunek kła konika do uchwytu wrzeciona głównego lub przechwytującego za pomocą wrzeciona frezującego i głowicy rewolwerowej
- Obsługa długich i smukłych przedmiotów na głównym wrzecionie dzięki synchronicznej końcówce wrzeciona przechwytującego
Najważniejsze informacje
Korzyści dla klienta
- Większa dokładność komponentów dzięki automatycznej zmianie bez otwierania drzwi (stała przepływu ciepła)
- Blokada położenia wrzeciona za pomocą kła prowadzi do zwiększenia bezpieczeństwa procesu
Po lewej: Automatycznie zmieniona końcówka centrująca. / Po prawej: Maska wprowadzania parametrów: Czyszczenie sterowania, zmiana końcówki i chłodzenie sterowania
Multi Threading 2.0
- NOWOŚĆ: On-Point Threading - Pozycjonowanie zorientowane na położenie
- Możliwe dowolne definiowanie konturów, wysokości i biegów
- Tworzenie dużych nakrętek tocznych, których nie można wytworzyć za pomocą zwykłego gwintowania
Najważniejsze informacje
Korzyści dla klienta
- Gwint trapezowy, trapezowy niesymetryczny i okrągły łatwo programowalny na obrabiarce
- Przenośnik ślimakowy o dowolnej geometrii profilu
- Nakrętka toczna z otworami poprzecznymi, prosta do realizacji
Po lewej : Wprowadzanie parametrów długości gwintu, położenia gwintu i odległości ruchu wycofywania. / Po prawej : Parametry kształtowania gwintu, np. wysokość profilu, średnica skoku itp.
Multi threading 2.0 Pro
Najważniejsze informacje
- Produkcja profili z podcięciem dzięki opcji dzielenia profili.
- Zastosowanie standardowych narzędzi i uchwytów narzędziowych do lewo- i prawostronnej obróbki powierzchni nośnych gwintu
- Możliwość uzyskania jakości powierzchni Ra 0,3 przy obróbce stali stopowych CrNi
Easy Tool Monitor 2.0
- Zapobieganie uszkodzeniom w wyniku złamania narzędzia lub jego przeciążenia
- Bezczujnikowe, z automatycznym uczeniem limitów obciążenia
- Do toczenia, frezowania i wiercenia (do 3 mm średnicy)
- NOWOŚĆ: Interfejs użytkownika na stronie CELOS SideScreen
- NOWOŚĆ: Wydajny algorytm do efektywnego monitorowania po pierwszym obrabianym przedmiocie
Najważniejsze informacje
Korzyści dla klienta
- Pakiet ochronny: Idealne uzupełnienie tokarek MPC. Przewaga cenowa (ok. 40%)
- Zapisz w programie limity monitorowania dla każdego narzędzia i każdej krawędzi skrawającej
Po lewej : Wyświetlanie stanu LIVE na ekranie bocznym CELOS; bieżące, ustawione wartości procesu. / Po prawej : Łatwa obsługa parametrów monitorowania w tabeli narzędzi.
Frezowanie obwiedniowe kół zębatych
- Programowanie parametrów przekładni za pomocą wejścia dialogowego
- Możliwe przekładnie o zębach prostych, ukośnych i łukowych, jak i koła ślimakowe
- Możliwość zastosowania frezów modułowych krążkowych i frezów tarczowych
- Maksymalizacja żywotności narzędzi przez „przesuwanie” frezu
- Osiągalna jakość ≤ DIN 7
Najważniejsze informacje
Korzyści dla klienta
- Modyfikacje profilu przekładni są łatwe w obsłudze
- Wykorzystanie ponownie szlifowanych narzędzi
- Zapobieganie błędom poprzez monitorowanie (np. nieprawidłowy kąt krzyżowy osi) lub nieprawidłowa prędkość obrotu lub kierunek toczenia)
Po lewej: Wprowadzanie wszystkich niezbędnych danych przekładni za pomocą dialogu. / Po prawej: Wprowadzanie parametrów przekładni poprzez frezowanie pojedynczego zęba lub pojedynczego rowka.
autoCHUCK 2.0
- Automatyczna optymalizacja parametrów serwonapędów dla wrzeciona głównego i przechwytującego
- Skrócenie czasu ustawiania
- Optymalizacja rezultatu obróbki
Najważniejsze informacje
Korzyści dla klienta
- Redukcja czasu ustawiania
- Automatyczne wyznaczanie parametrów niezależnie od doświadczenia operatora maszyny
- zapisywanie ustawień w programie NC w celu zapewnienia większej jakości
Po lewej: Uproszczona użyteczność procedury pomiaru i ustawiania parametrów / Po prawej: Lokalne zapisywanie parametrów w programie NC
Toczenie i frezowanie mimośrodowe
- Nałożenie ruchu obrotowego dzięki dodatkowym skokom X i Y
- Dotyczy obróbki tokarskiej i frezarskiej
Najważniejsze informacje
Korzyści dla klienta
- Łatwa produkcja geometrii mimośrodowych
- Dokładne sprzężenie osi i synchronizacja w tle
Po lewej: Wprowadź parametry położenia zewnętrznego obszaru przedmiotu obrabianego. / Po prawej: Graficzna reprezentacja pozycji wewnątrz przedmiotu obrabianego.
Usługi i szkolenia
Materiały do pobrania i dane techniczne
Obszar roboczy
Maks. przesuwy w osi X
750 mm
Maks. przesuwy w osi Y
200 mm
Maks. przesuwy w osi Z
1 100 mm
Obrabiany przedmiot
Maks. średnica detalu
400 mm
Maks. długość obrabianego przedmiotu
1 100 mm
Maks. średnica wewnętrzna rury zaciskowej
65 mm
Konfigurator
Skonfiguruj nową obrabiarkę CLX 450 TC w najlepszej cenie
Chciałbyś skonfigurować swoją frezarkę oraz odkryć różnorodność rozwiązań technicznych online samemu? Nowy konfigurator obrabiarek DMG MORI zaproponuje Ci solidne podstawy! Łatwy w obsłudze, intuicyjny i przejrzysty konfigurator pozwala na wybranie specyfikacji CLX 450 TC oraz dopasowanie jej do własnych potrzeb. W dowolnym miejscu i czasie! Zacznij już teraz.
